欄桿構造圖分為三種類型的圖，第一種簡單的正面和反面圖，第二種，剖面圖，俯視圖以及側面圖，第三個部分，整體圖和細節圖的組合。我們先看看第一種類型的構造圖。

石雕欄桿構造圖

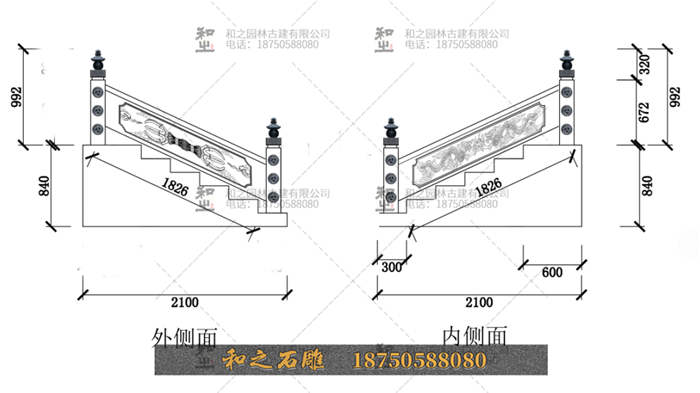

除了簡單的水平欄桿以外，臺階式的石欄桿也是人們經常遇到的，這樣的欄桿如果在造型方面不會有過多的設計，其實只需要使用到簡單的圖紙就可以了，比如下圖中的這款欄桿，和客戶確定好欄板的厚度和圖案就可以了，都是靠師傅自己發揮，做出來的產品也得到了客戶的認可。

石雕欄桿構造圖二

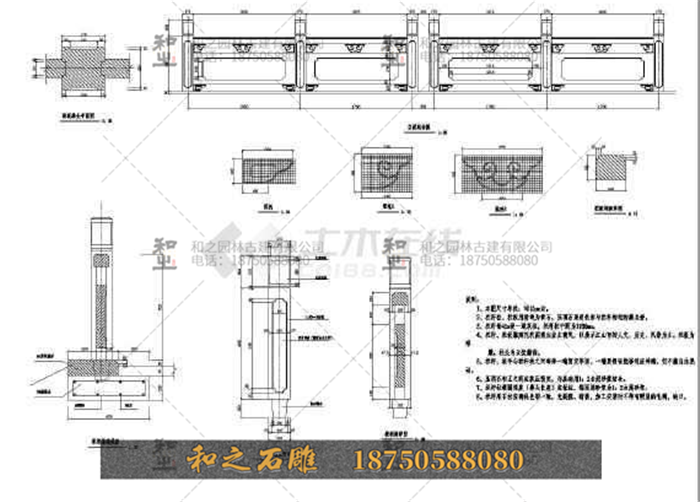

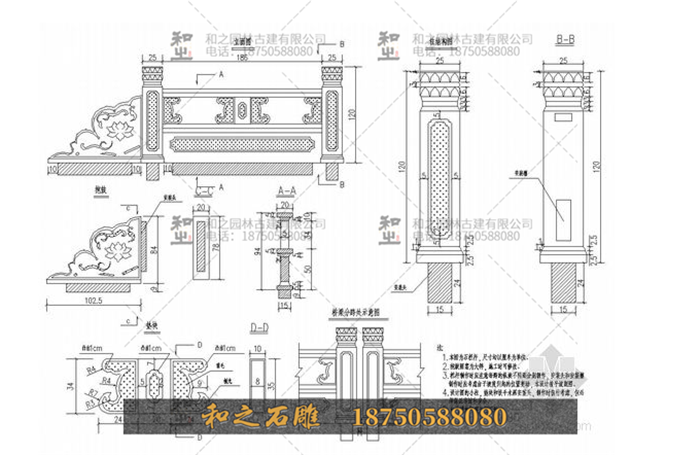

第二種欄桿構造詳圖就比較復雜了，一般出現在有云拱和門鼓的地方，并且望柱有明顯的造型，這時候，一定要加入這些細節部分的正面圖，側面圖，以及俯視圖。我們從左到右說一下這幅圖，左上角是整體圖，大致的把整體欄桿加工的造型給描繪出來了，右邊是望柱的正面圖和側面圖，背面沒有圖表示對面和正面圖是一樣的。最難看的是中間的設計圖，第一張是波浪形門鼓的正面圖，第二張是門鼓凸出來的楔子部分，這一部分是要插入到望柱的卡口里面的，這樣才好固定欄桿。第三張圖是整個望族，云拱，欄板和下方的地袱石的側面圖。最下方的兩張圖分別是中間云拱和兩側云拱的造型細節圖以及其尺寸。這種欄桿的構造圖非常的常見，是大部分石雕欄桿的通用圖紙表達方式。

石欄桿構造圖三

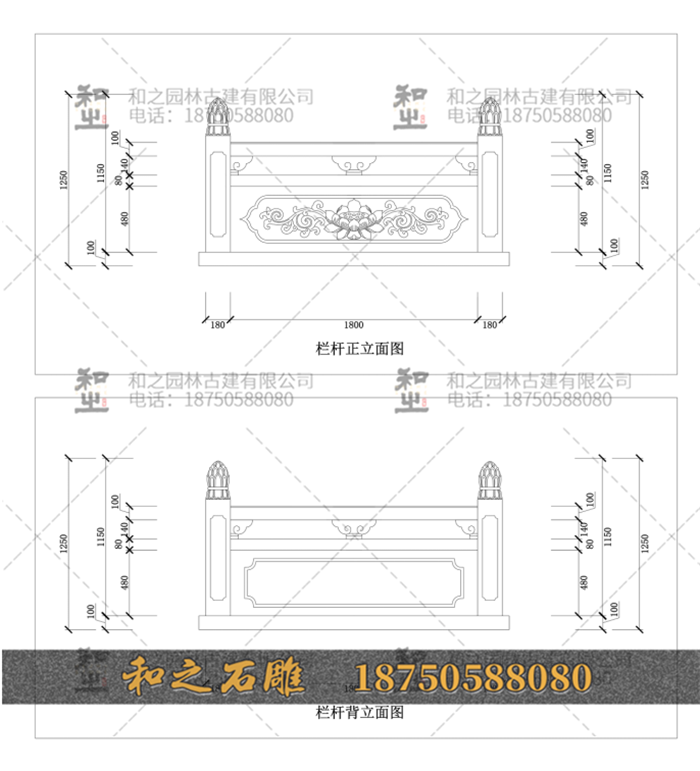

第三種是工藝細節圖，其實這種造型的圖片在大型工程上使用的非常多，因為這種圖紙是通過更為精確的線條細節，讓整個作品呈現一種更加統一的圖案結構，這樣會讓作品看起來比較整齊，特別適合欄板結構比較短，對工藝的精確度比較高的石欄桿會用到。下面這種圖紙就是展示線條和圖案工藝比較好的表達圖紙，讓欄桿構造方面有更為精準的設計尺寸。

石雕欄桿細節圖

石雕欄桿構造圖種類和標注方式還有很多，但是其實無論哪一種圖紙，其實在加工的過程中，多一點變化，而不完全拘泥圖紙，這樣的作品才是最好的。
